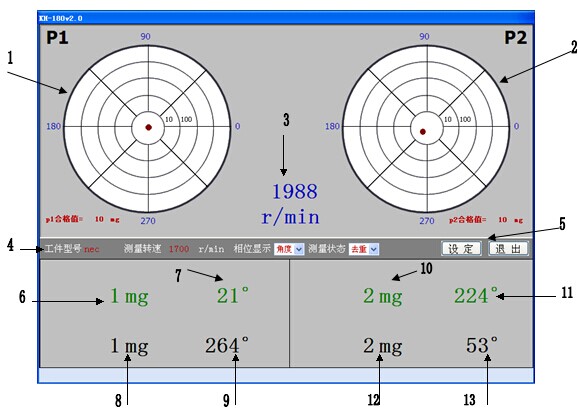

界面說明

1） P1面測量顯示圖形。

2） P2面測量顯示圖形。

3） 顯示當前實際轉速(單位 : r/min)。

4） 工件測量規格值。

5） 功能鍵（包括運行、設定、去重、加重、退出）

6） 工件P1面當前不平衡量。

7） 工件P1面當前不平衡角度（槽）。

8） 保留上次工件P1面不平衡量。

9） 保留上次工件P1面上次不平衡角度（槽）。

10） 工件P2面當前不平衡量。

11） 工件P2面當前不平衡角度（槽）。

12） 保留上次工件P2面上次不平衡量。

13） 保留上次工件P2面上次不平衡角度（槽）。

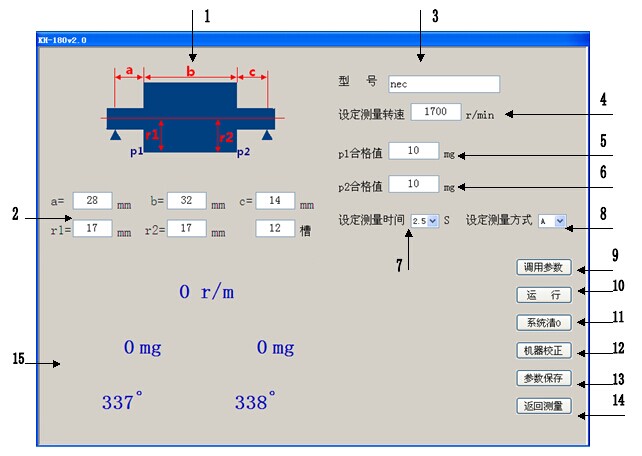

1）   工件測量示意圖。

2）   工件參數輸入?yún)^(qū)域，包括 A  B  C  R1(P1測量半徑)  R2(P1測量半徑)    工件槽數。

3）   工件型號輸入?yún)^(qū)域。

4）   設定測量轉速輸入?yún)^(qū)域

5）   工件p1面合格值設定區域。（當p1面不平衡量少于或等于合格值時顯示為綠色字體,大于合格值顯示為紅色字體）

6）   工件p2面合格值設定區域。（當p1面不平衡量少于或等于合格值時顯示         為綠色字體,大于合格值顯示為紅色字體）

7）   設定測量時間。（測量轉速達到設定轉速后延時自動停止的時間）

8）   支撐形式選擇，包含A、B、C、D、E、F六種常用測量形式。

9）   調用已保存的工件參數按鍵。

10） 運行測量軟件按鍵。

11） 系統進行清零狀態調整按鍵。

12） 機器校正按鍵。

13） 保存工件參數按鍵。

14） 返回測量界面按鍵。

15） 校正數據顯示窗口。
