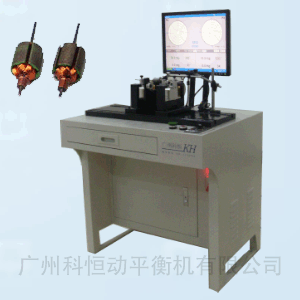

RYQ-0.5型軟支承平衡機,主要適用微型電機馬達轉子,微型旋轉工件,如玩具電機轉子,在測試玩具轉子時,選擇適合的測試轉速1800-3200r/min 其重復性能穩定,同一轉子重復測量20次誤差值1毫克以下,對于要求3-4毫克精度的微型轉子非常適用,配以用圓形皮帶傳動,平穩不打滑,起動迅速,自動剎車即停,整個測試過程由起動到停止,在4秒之間,效率大大提高.
配以最新版本電腦平衡機測試系KH-180,具備記錄上一次測量值對比,相比老式的閃光燈平衡機更優化,生產效率提高35%.

平衡機型號說明:

第一節 R 代表軟支承 Y 代表硬支承第二節 Y 代臥式 L 代表立式第三節 Q代表圈帶傳動 第四節 數字代表平衡機最大支承重量如YYQ-1.6型解說為硬支承臥式圈帶傳動平衡機最大支承重量1.6KG

以下是玩具馬達轉子重復測量數值穩定性能測試記錄,

測試轉速3200r/min 測試半徑 6mm 平衡機型號:RYQ-0.5 測試系統KH-180

重復測定次數 10次記錄測定量值左mg,測定相位左,測定量值右mg,測相位右

測評結果-合格:不平衡量值重復誤差1mg 不平衡量值相位誤差3度,

編號	測定次數	測定量值 mg （左）	測定相位/槽號 （左）	測定量值mg （右）	測定相位/槽號 （右）
測試樣品(玩具馬達轉子)	1	3	65	2	124
	2	3	65	2	123
	3	3	65	3	122
	4	3	65	2	124
	5	2	67	2	124
	6	3	66	2	125
	7	3	65	3	122
	8	2	65	2	123
	9	3	65	2	123
	10	3	65	2	123

KH180測量系統

1. 采用最新工業級計算機，運行更穩定，適應能力更強，處理能力更強大，測量精度更高。

2. 人性化的中文操作界面，顯示直觀，通過圖形、數字同步顯示不平衡量值、角度值及矢量表圖。

3. 能同時顯示并記憶左右不平衡量值和相位, 設定合格值后能自動識別達到平衡顯示OK。

4. 中文顯示界面，操作簡單方便，操作人員無需接受專門培訓，即學即會。

5. 提供豐富的接口，滿足客戶的各種使用要求。
